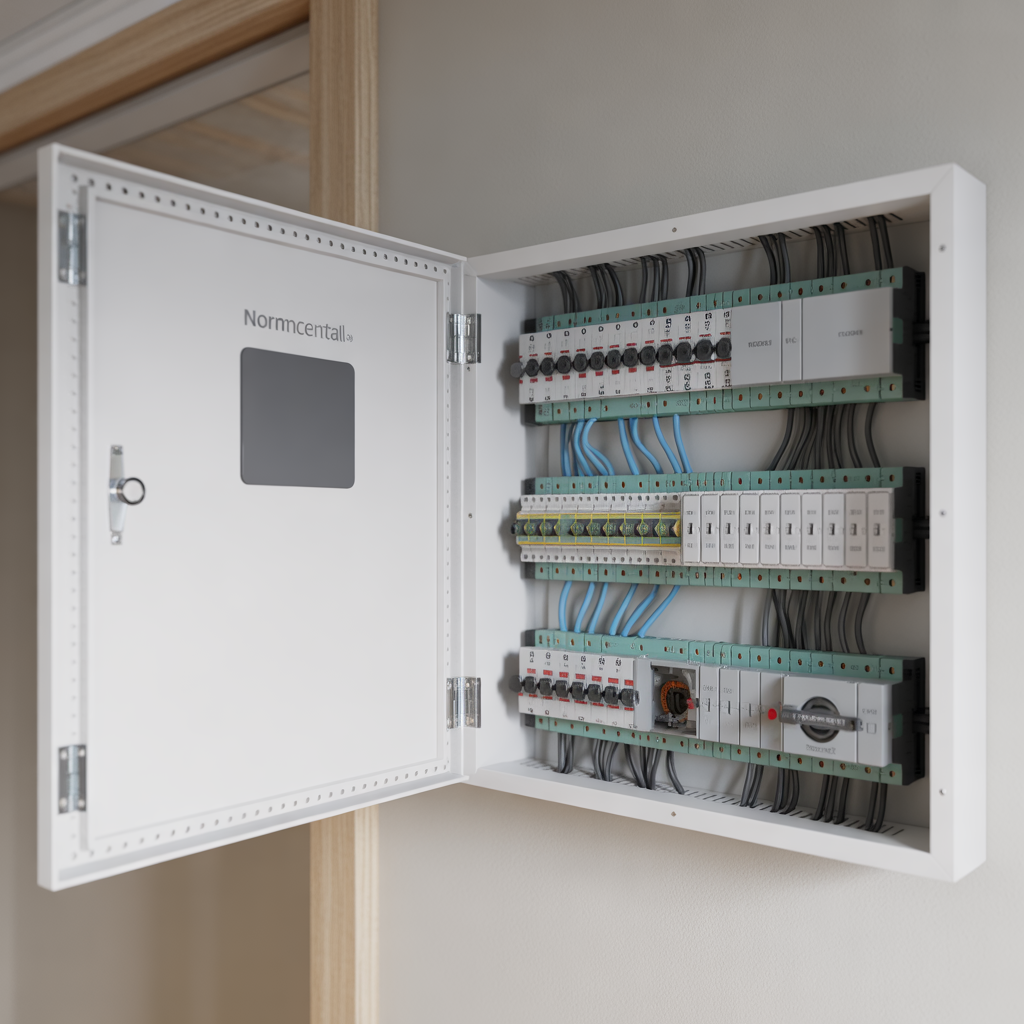

Uppdraget gällde nyinstallation av jordfelsbrytare och uppgradering av elcentral i Tallkrogen, Enskede, Stockholms län. Inför arbetet genomfördes en statusgenomgång av befintlig anläggning med inventering av grupper, belastningar och ledningssätt. Den äldre diazedscentralen ersattes av en kapslad normcentral på DIN-skena. Matningen var i TN-C och elektrikerna hos våra anslutna företag separerade PEN till PE och N i centralen för att möjliggöra fullständigt jordfelsbrytarskydd. Kretsar delades in efter funktion och prioritet och fördelades över flera jordfelsbrytare typ A 30 mA för att begränsa påverkan vid fel. Våtutrymmen och kök fick egna skydd via kombiautomater där så var lämpligt. Entreprenörerna i vårt nätverk kompletterade även med överspänningsskydd anpassat till anläggningens kortslutningsnivå.
Demontering skedde efter spänningslöshetskontroll och uppmärkning av samtliga ledare. Ny central monterades med korrekt dragavlastning och genomföringar med membrantätningar; genomgående användes halogenfria ledare och fjäderklämplintar för tydlig och servicevänlig koppling. Neutral- och skyddsledarskenor separerades och potentialutjämning säkrades. Samtliga genomföringar brandtätades enligt klass på vägg. Gruppindelning och märkning uppdaterades rums- och funktionsvis, och ett tydligt gruppschema togs fram med information om säkringsstorlek, ledningsarea och jordfelsbrytartillhörighet. Under arbetet hölls provisorisk matning till kritiska laster där det krävdes, och anläggningen städades och återställdes efter avslut.
Före driftsättning utfördes kontroller enligt gällande elinstallationsregler och företagets egenkontrollprogram. Elektriker hos hantverksföretagen vi samarbetar med mätte isolationsresistans, kontinuitet i skyddsledare, slingimpedans och verifierade utlösningsvillkor. Jordfelsbrytare provades för utlösningsström och tid, samt funktionstestades via testknapp. Selektivitet mot huvudsäkring och huvudbrytare verifierades genom beräkning och mätning. När allt uppfyllde kraven överlämnade entreprenören mätprotokoll, relationshandlingar och fotodokumentation, tillsammans med en kort genomgång av handhavande och rekommendation om regelbunden provning av jordfelsbrytare.
Om du går i tankar om att uppgradera elcentralen eller komplettera med jordfelsbrytare, är du välkommen att höra av dig så sätter vi dig i kontakt med erfarna elfirmor som tar fram ett genomtänkt upplägg för din anläggning.
