Uppdraget gällde utbyte av elcentral och ommärkning av grupper i Aspudden, Enskede, Stockholms län. Fastigheten var uppförd före dagens standard och hade en äldre diazedsäkringcentral med otydlig märkning. Vi började med en genomgång av underlaget, dialog med boende om känsliga laster och planering av avbrott. Efter frånkoppling låstes matningen och spänningslöshet verifierades. Den befintliga centralen demonterades, ledarareor och ledningsdragningar kontrollerades och PEN‑separation bedömdes. Vi gjorde isolationsmätningar på befintliga grupper för att säkerställa att installationen tålde övergången till ny skyddsapparatfilosofi.

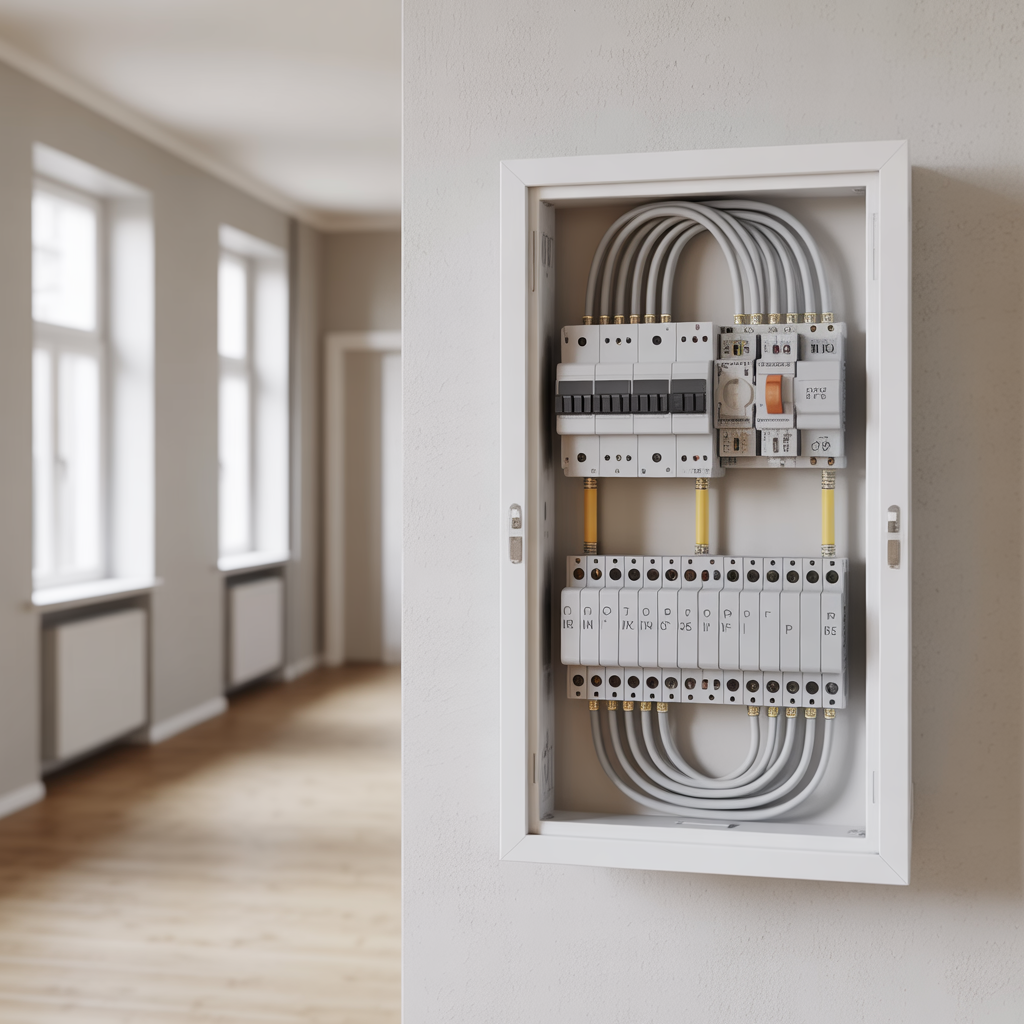

Den nya centralen utfördes som normkapslad lösning med huvudbrytare, jordfelsbrytare typ A och dvärgbrytare dimensionerade efter respektive lednings skyddskrav. Överspänningsskydd typ 2 monterades med korrekt anslutningslängd. N- och PE-skenor separerades och samtliga ledarändar försågs med ändhylsor innan anslutning med momentmejsel enligt tillverkarens åtdragningsdata. Kabelförskruvningar och dragavlastningar anpassades till befintliga rör och kanaler, och eventuella skadade mantlar åtgärdades. Under arbetet hölls arbetsplatsen avskild och städad för att minimera störningar i bostaden. När installationen var färdigställd utfördes kontinuitetsprov av skyddsledare, mätning av loopimpedans och kortslutningsström, samt utlösningsprov av jordfelsbrytare.
Ommärkningen omfattade spårning av varje grupp med provlast och ton, kontroll av matningsvägar i kök och våtutrymmen samt uppdatering av gruppschema enligt gällande praxis med tydliga beteckningar och beskrivningar av uttag och fasta laster. Märkning skedde med beständiga etiketter på säkringsrader och plintar, och ett nytt laminerat gruppförteckningsblad placerades i centralens front. Slutkontrollen dokumenterades i vårt egenkontrollprogram med mätprotokoll, avvikelser hanterades och fotografering före/efter bilades relationshandlingen. Anläggningen driftsattes i samråd med kunden, och vi gick igenom funktioner, lastbalansering och hur märkningen läses, så att det blir enkelt att felsöka och planera framtida kompletteringar. Arbetet utfördes enligt Elinstallationsreglerna SS 436 40 00 och relevanta föreskrifter.
Är du nyfiken på hur ett smidigt centralbyte med tydlig gruppmärkning kan genomföras i din bostad, hör gärna av dig så tar vi fram ett välplanerat upplägg och en realistisk tidplan.
